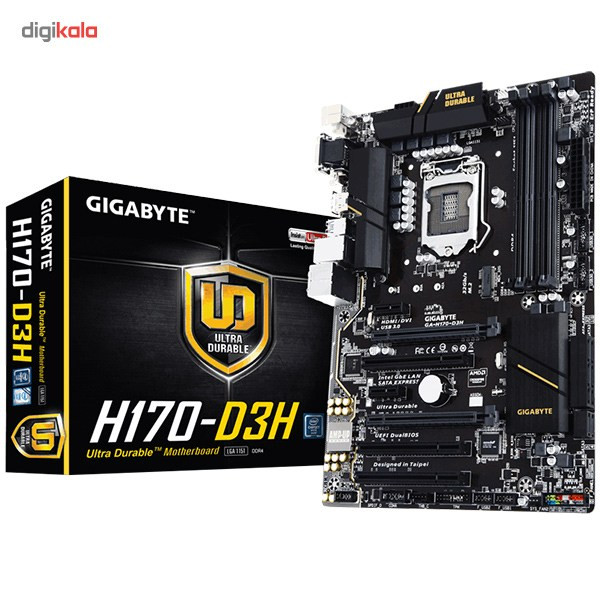

مادربرد گیگابایت مدل GA-H170-D3H

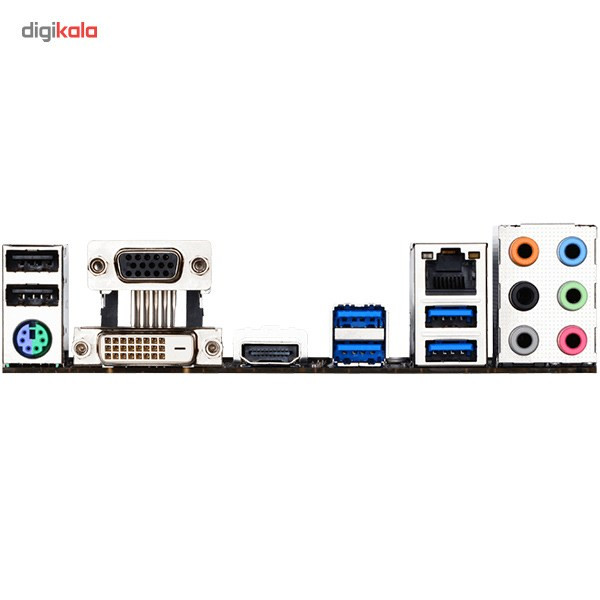

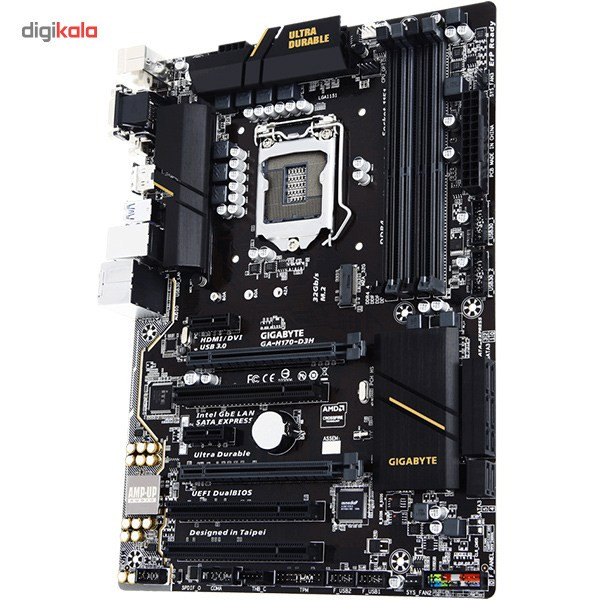

مادربرد کامپیوتر GA-H170-D3H شرکت گیگابایت (Gigabyte) در فرم فاکتور ATX  ساخته شده و از چیپ‌ست H170 استفاده می‌کند. این مادربرد از سوکتLGA 1151  اینتل برای نصب پردازنده‌ی مرکزی بهره می‌برد و امکان نصب پردازنده‌های نسل ششم اینتل در آن وجود دارد. در زمینه‌ی حافظه‌ی RAM، باید از ماژول‌های DDR4 استفاده کنید. در این مادربرد می‌توان 64 گیگابایت حافظه‌ی DDR4 را در کنار همدیگر درون چهار اسلات DIMM مورد استفاده قرار داد و به صورت دوکاناله پیکربندی کرد تا پهنای باند انتقال داده افزایش پیدا کند. نصب کارت‌های گرافیکی به وسیله‌ی دو عدد اسلات PCI Express x16 انجام می‌شود. می‌توانید از ترکیب چند کارت گرافیک در کنار یکدیگر بهره ببرید یا تنها به یک کارت اکتفا کنید. از چینش‌ دومسیره Crossfire هم پشتیبانی می‌شود. تعدادی درگاه دیگر هم روی برد اصلی وجود دارد. از جمله دو عدد اسلات PCI Express x1 و سه عدد اسلات PCI استاندارد که برای افزودن کارت‌های توسعه به کامپیوتر مورد استفاده قرار می‌گیرند. این کارت‌ها هستند که امکانات بیشتری را با خود به همراه می‌آورند و باعث می‌شوند بتوانید از کامپیوترتان آن‌طور که مدنظر دارید استفاده کنید. شش عدد پورت SATA 3.0 همراه با دو عدد پورت SATA Express در این قسمت وجود دارد که در زمان اتصال تجهیزات ذخیره‌سازی و درایوهای نوری به آن‌ها نیاز پیدا خواهید کرد. به کمک تنها پورت M.2 موجود در مادربرد می‌توانید حافظه‌های پرسرعت و جدید را روی مادربرد نصب کنید یا از وجود کارت شبکه‌ی بی‌سیم بهر‌ه‌مند شوید. در پنل پشتی هم تعدادی پورت خروجی و ورودی قرار دارد. این پورت‌ها شامل چهار عدد پورت USB 3.0 و دو عدد پورت USB 2.0، پورت LAN گیگابیتی، پورت‌های صدا و پورت‌های اتصال ماوس و کیبورد می‌شوند. این مادربرد دارای خروجی مانیتور هم هست و سه پورت متنوع گرافیک برای آن در نظر گرفته شده‌است؛ به این ترتیب می‌توانید مانیتورتان را مستقیما به مادربرد وصل کنید.
